Elektrika brez skrivnosti: stara šolska tabla je postala učna stena

Kako deluje stikalo za luč? Zakaj lahko isto luč prižgeš na dveh ali treh koncih hodnika? In kaj se pravzaprav skriva v steni za vtičnico? Učiteljica je želela učencem to pokazati v živo, ne samo na skici. Imela je staro tablo na kolesih, ki je ni več potrebovala, zato sem ji predlagal: tablo predelam v učni pripomoček, na katerem bo vsa hišna elektrika na dlani – spredaj to, kar vidimo doma, zadaj pa to, kar je sicer skrito v zidu.

Kaj je na sprednji strani

• Tri žarnice z lastnimi stikali: prvo prižiga eno stikalo (navadno), drugo lahko prižgeš z dveh mest (izmenično stikalo), tretje s treh mest (križno stikalo). Ob tabli je s kredo še tabela, katera kombinacija stikal luč prižge in katera ne.
• Vtičnice, kot so doma v vsaki sobi.

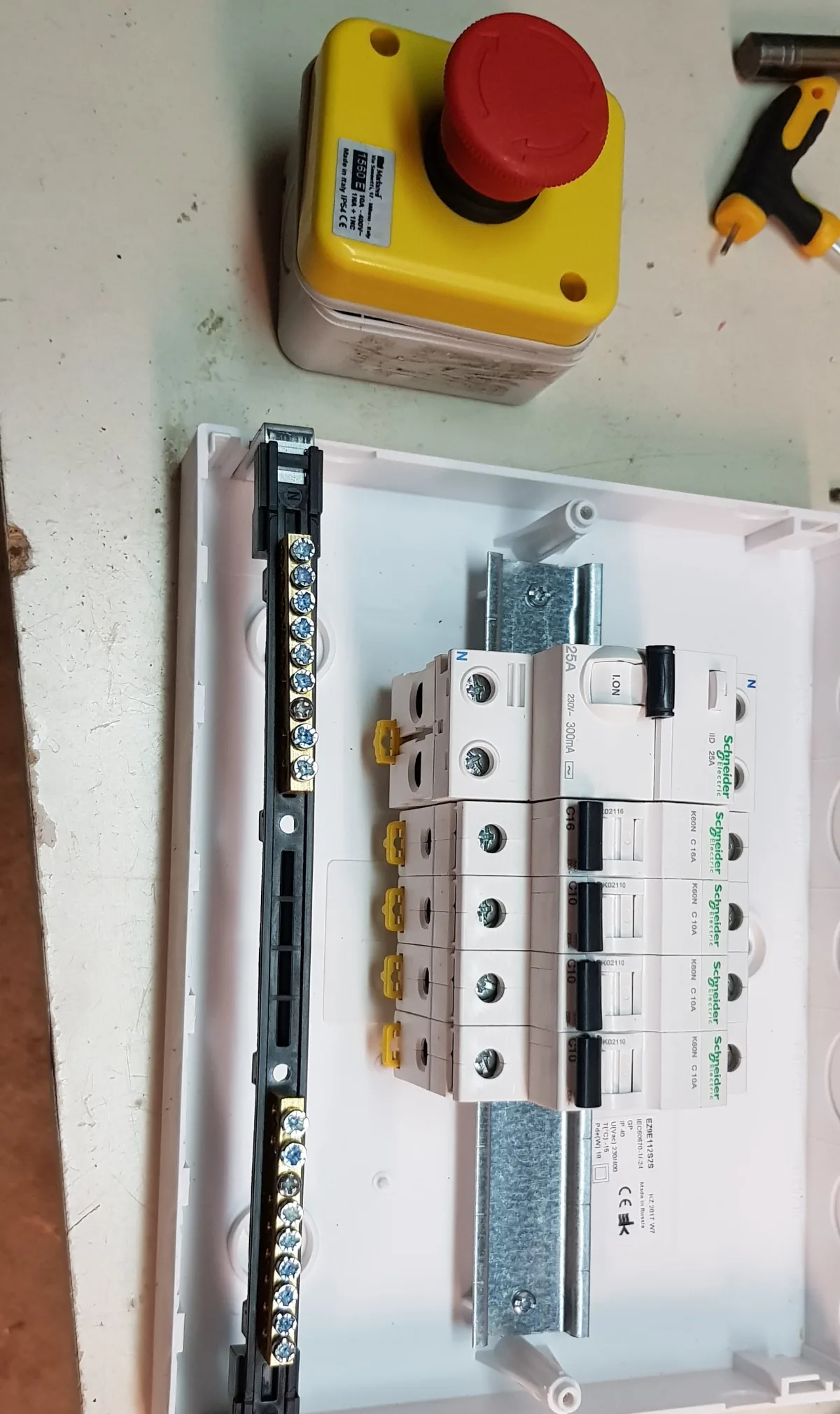

• Zasilni izklop: rdeči gobasti gumb, ki v hipu izklopi vse.
• Razdelilna omarica s FID stikalom in varovalkami, prav takšna, kot jo ima vsaka hiša pri vhodu.

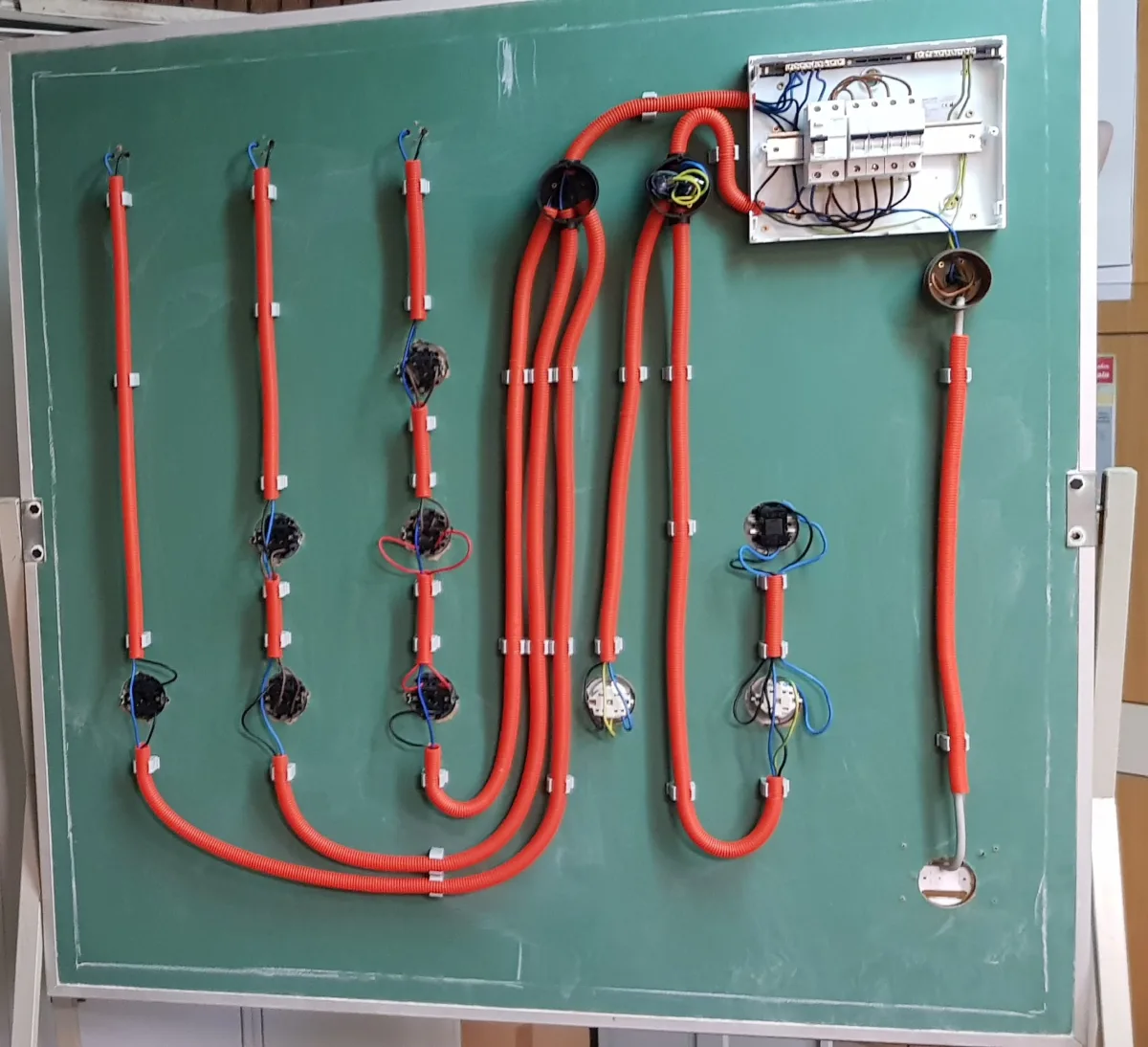

Kaj je na zadnji strani

Tu se tabla najbolj razlikuje od navadnega plakata. Vse je zvezano tako, kot je v resnici v stenah: žice tečejo po instalacijskih ceveh, srečujejo se v razvodnicah, vsako stikalo in vtičnica imata svojo dozo. Učenci lahko s prstom sledijo poti od varovalke do žarnice in vidijo, zakaj izmenično stikalo potrebuje več žic kot navadno.

Kako je nastala

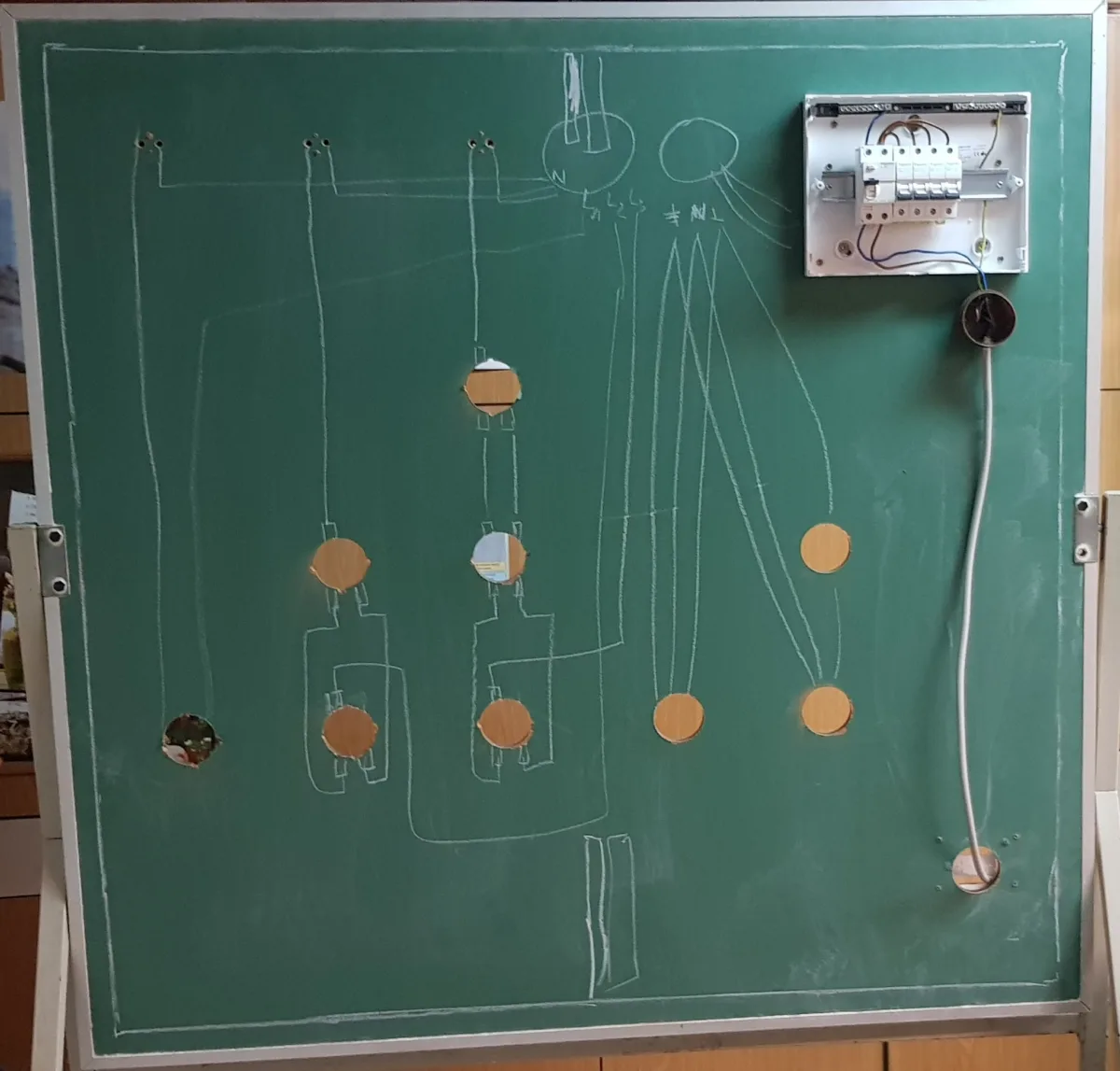

Najprej sem na tablo s kredo narisal načrt in izžagal odprtine za doze. Sledila je vgradnja stikal, vtičnic in omarice, nato pa povezovanje po zadnji strani – natanko po pravilih, ki veljajo za hišne inštalacije.

Tabla je na kolesih, zato jo lahko učiteljica zapelje v katerikoli razred. Stikala klikajo, žarnice svetijo, FID stikalo pa poskrbi, da je vse skupaj varno tudi za radovedne roke.
