Nova komunikacijska omara in mreža po pisarnah: od klobčiča kablov do urejenega sistema

Stara komunikacijska omarica v pisarni pri ravnateljici je bila majhna, polna in stara. Kabli so se v njej prepletali, prostih priključkov ni bilo več, mrežna inštalacija po pisarnah pa je bila sestavljena iz let dodajanja po koščkih. Vsak nov računalnik ali tiskalnik je pomenil novo improvizacijo. Čas je bil za temeljito prenovo: novo omaro in mrežo, speljano na novo.

Načrt, nabava, delo

Najprej načrt: katere pisarne, koliko priključkov, kje bodo tekli kabli in kako bo vse speljano v omaro. Potem seznam materiala: omara, patch paneli, mrežni kabli, vtičnice, kanali in parapeti. Ko je bilo vse nabavljeno, sem se lotil dela.

Nova omara

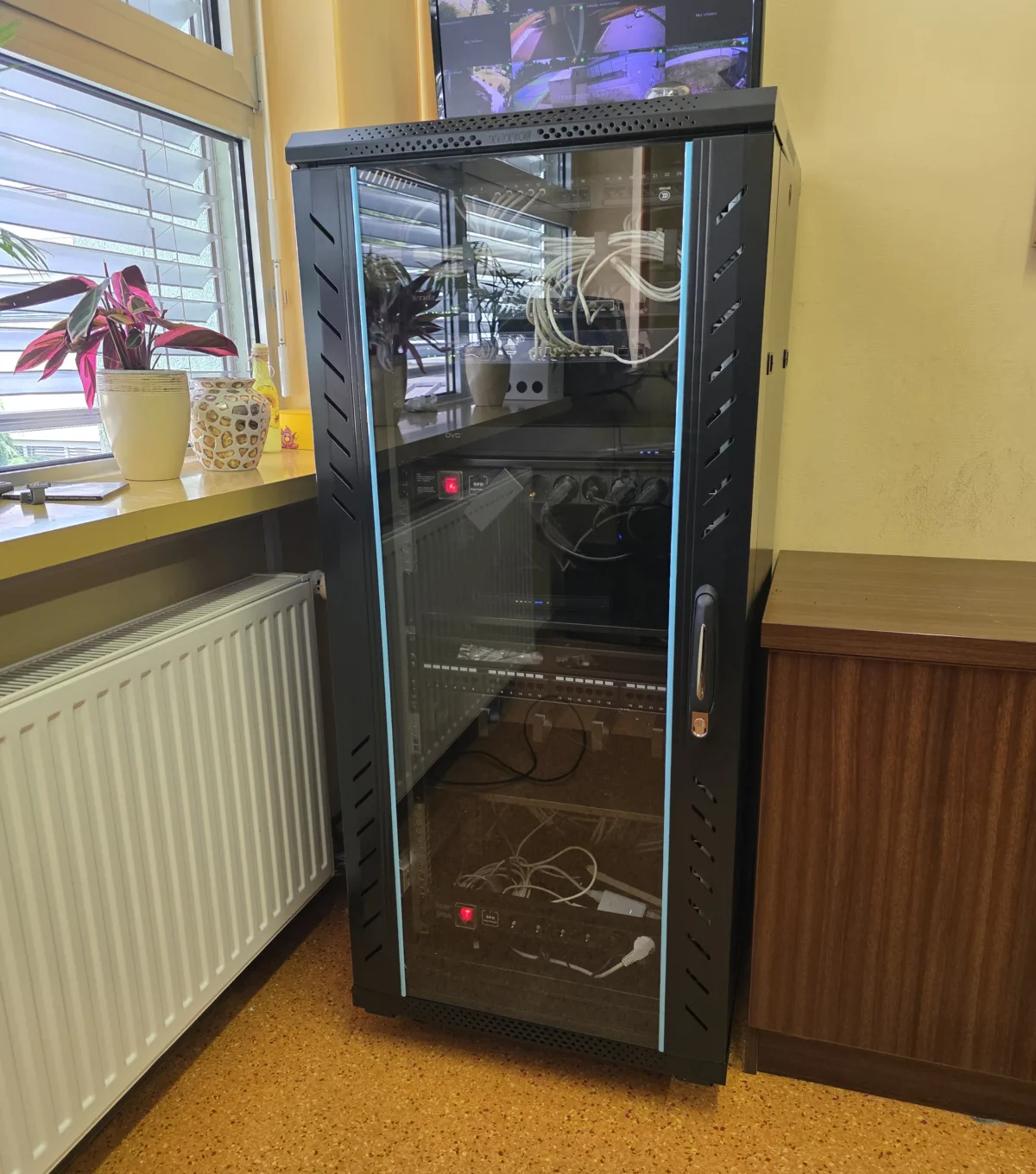

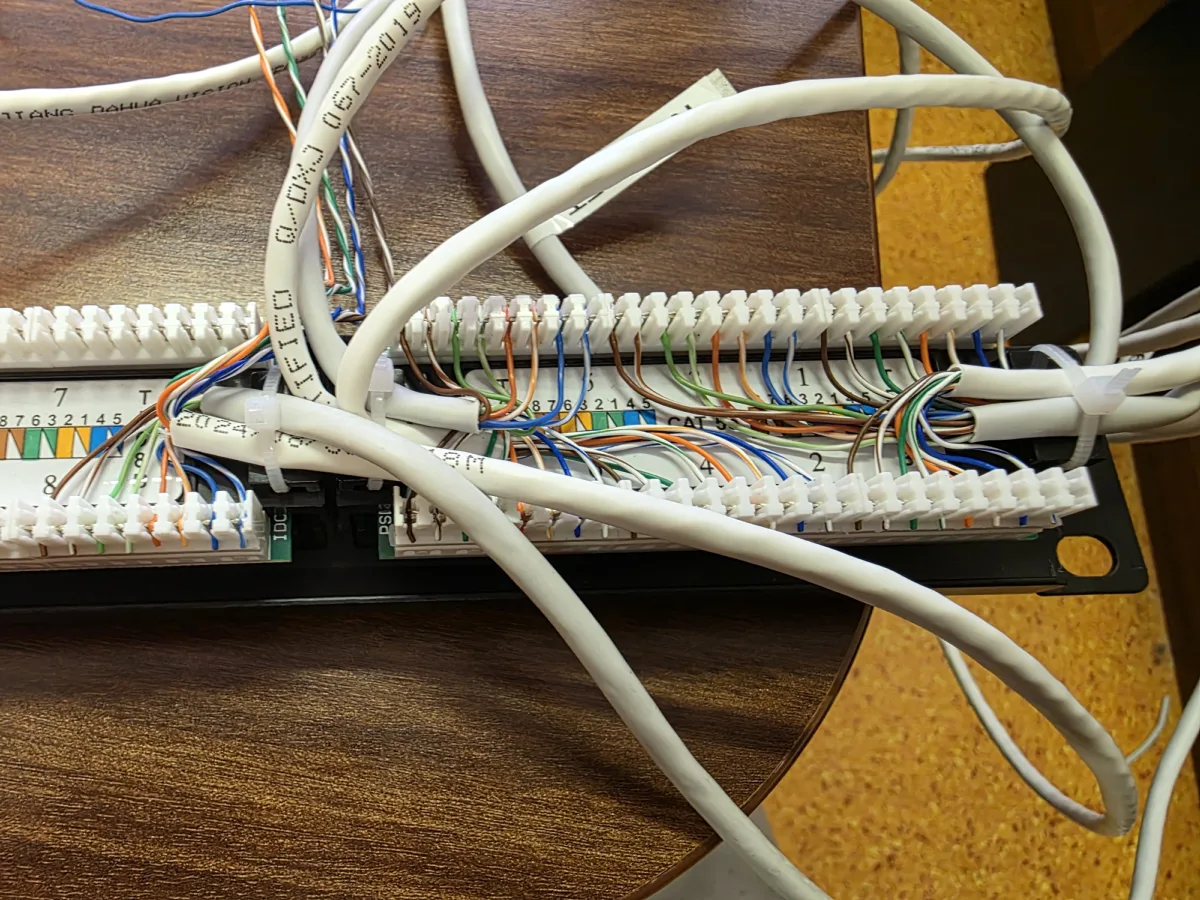

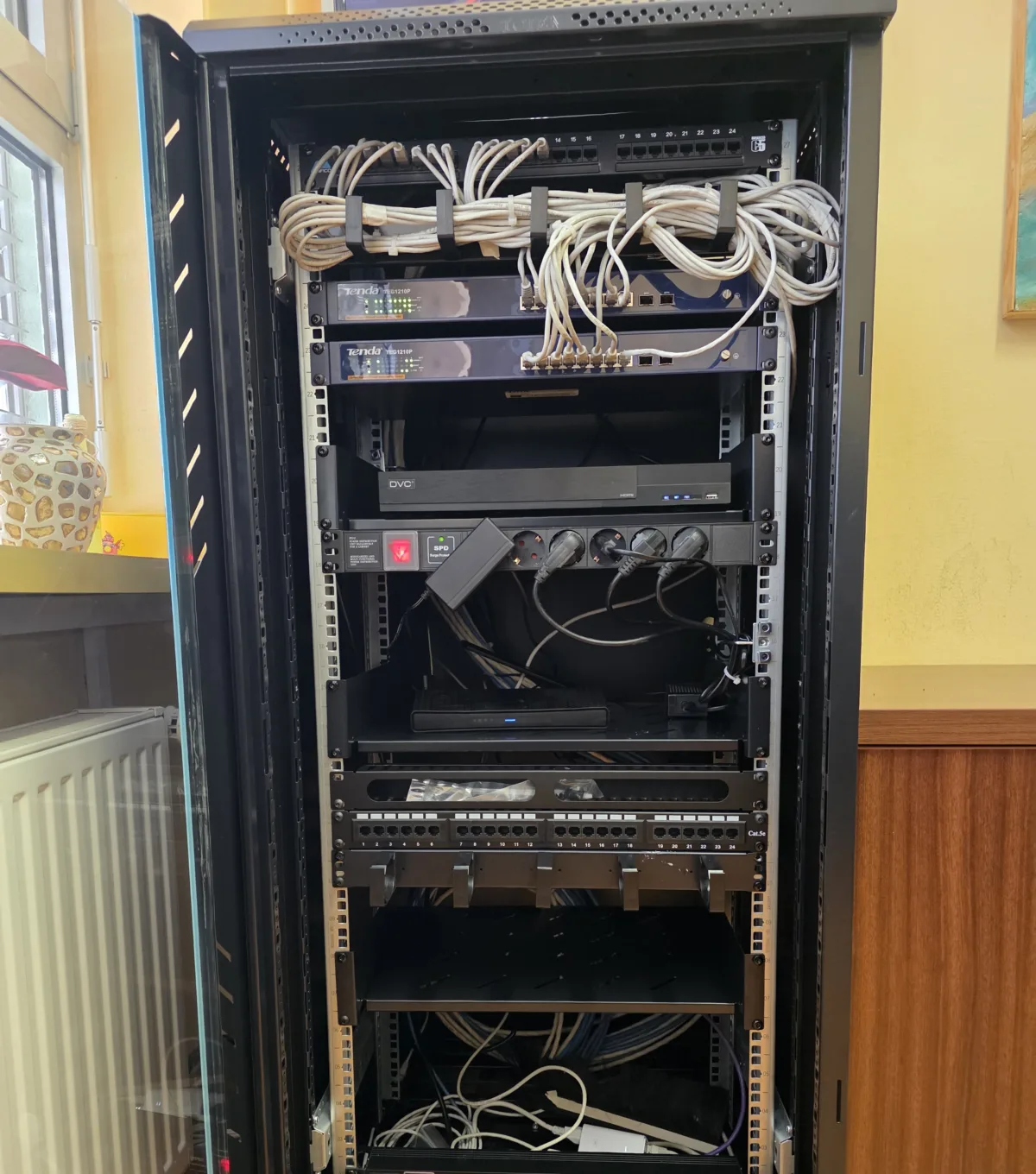

Staro omarico je zamenjala stoječa komunikacijska omara s steklenimi vrati. Vanjo je šla vsa aktivna oprema, nad njo pa patch paneli, v katere so speljani kabli iz pisarn. Vsak kabel je označen in zaključen na svojem mestu, tako da je mogoče vsak priključek v pisarni v sekundi najti v omari.

Mreža po pisarnah

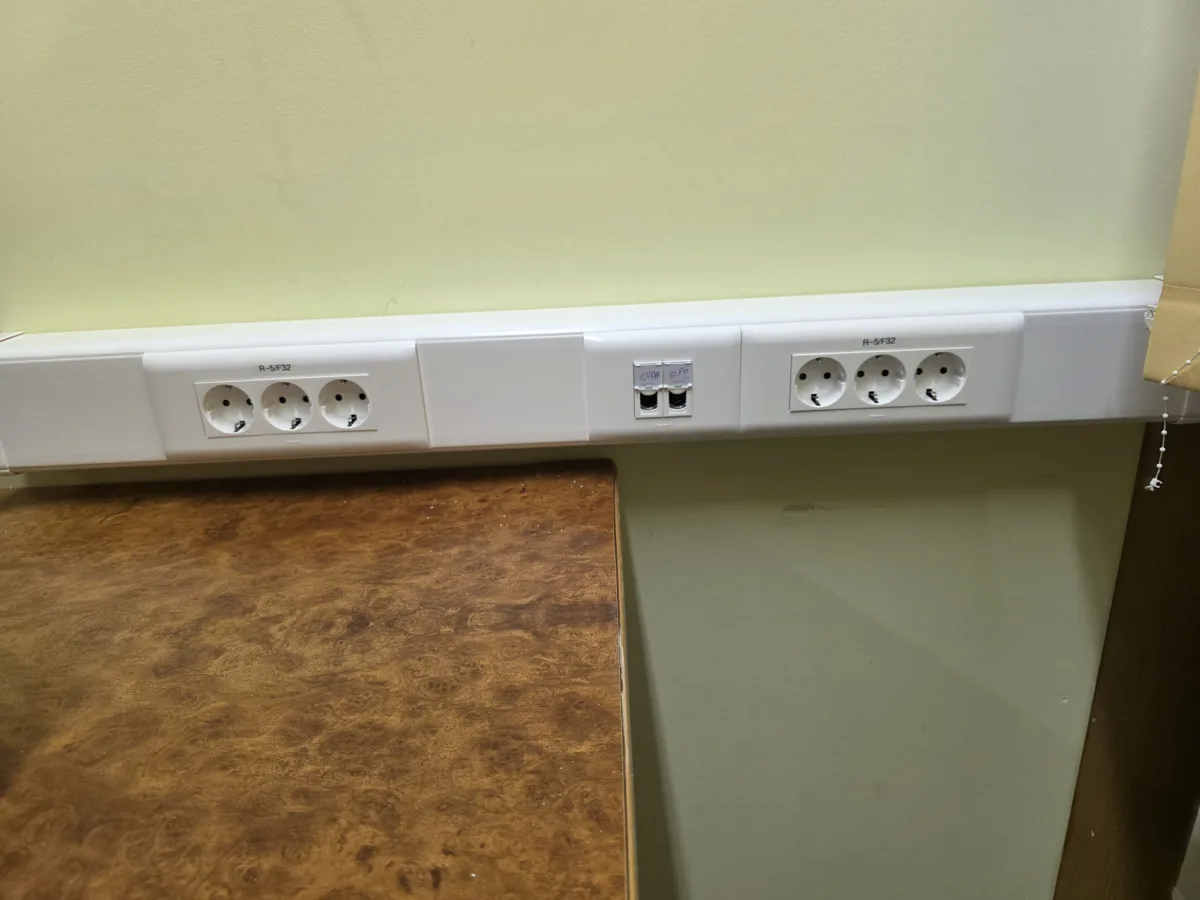

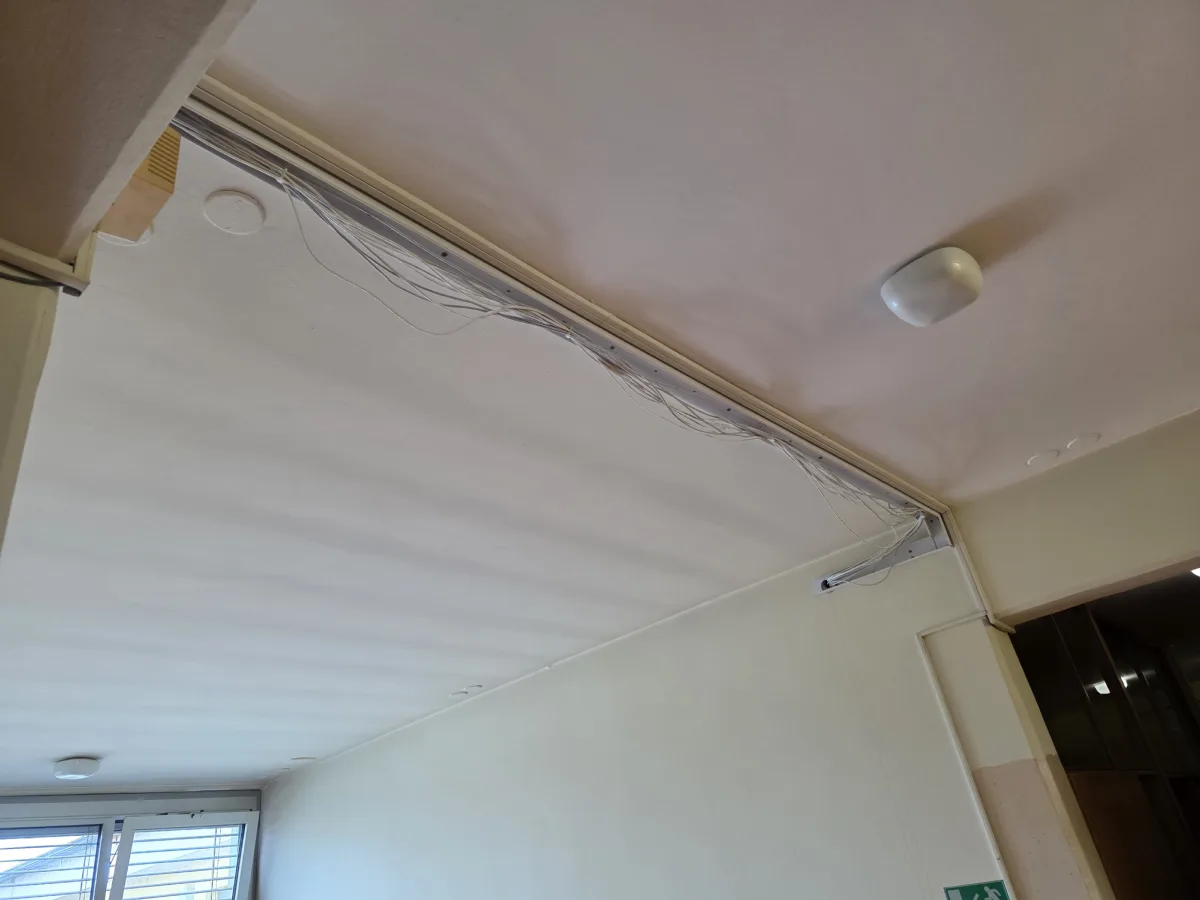

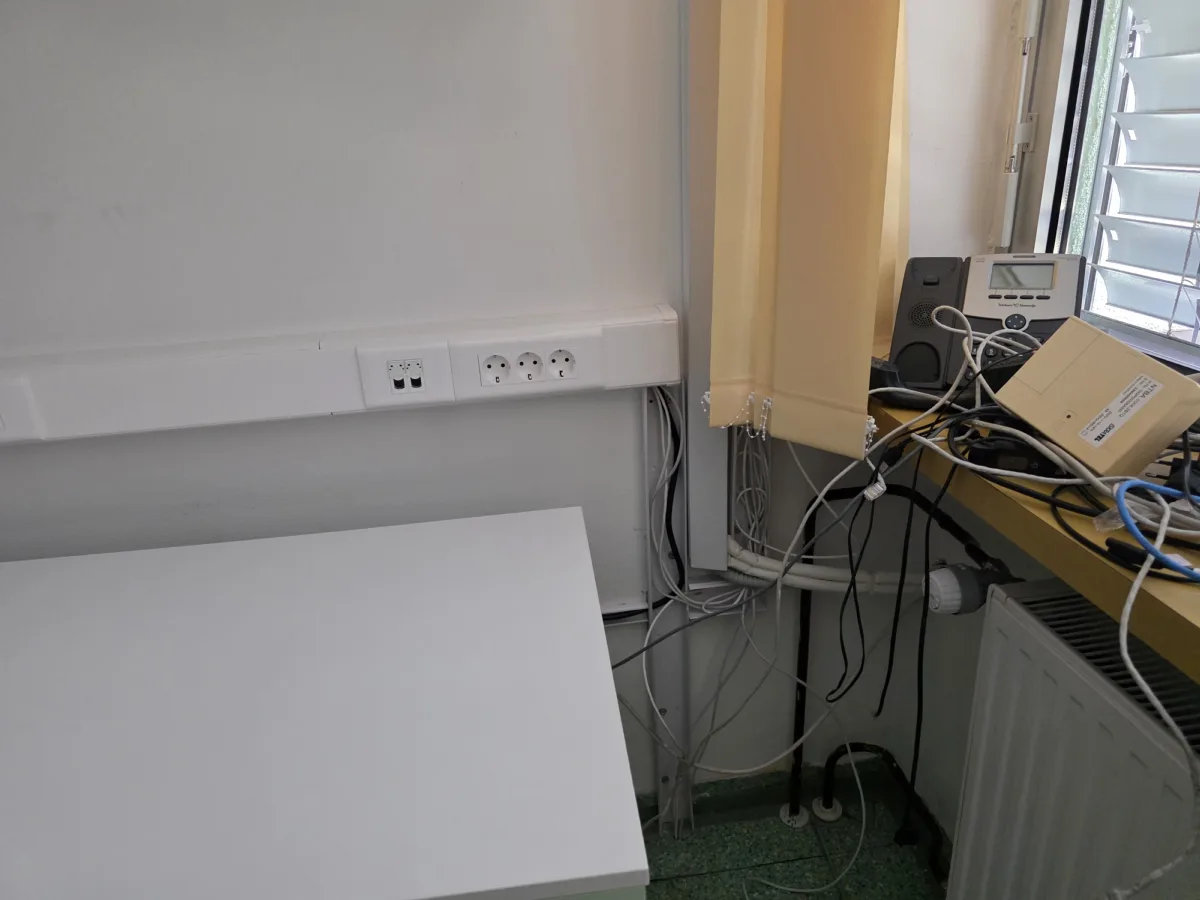

Največ dela je bilo v stenah in pod stropom. Nova mrežna inštalacija teče po kanalih pod stropom in po parapetih ob stenah, do novih vtičnic ob vsakem delovnem mestu. Kjer je bilo mogoče, so kabli skriti, kjer ne, so v kanalih, ki se zlijejo s steno.

Rezultat

Pisarne imajo zdaj dovolj priključkov za vse naprave in rezervo za prihodnost, omara je pregledna, vsak kabel ima svoje ime, improvizacij pa ni več. Največ, kar se pri taki prenovi pridobi, se ne vidi: naslednjič, ko bo kaj treba priklopiti ali poiskati napako, bo to trajalo minute, ne ure.
