Računalniška učilnica na novo ožičena: vsak računalnik svoj kabel, vsak kabel svoje mesto

Računalniška učilnica je dobila nove računalnike, inštalacija pa je ostala stara: premalo vtičnic, mrežni priključki, deljeni prek malih stikal pod mizami, in kabli, ki so se vlekli po tleh. Odločitev je bila jasna: vse na novo. Elektrika in mrežni priključek za vsak računalnik posebej, speljano do komunikacijske omarice in tam pošteno zaključeno.

Kabli, kabli, kabli

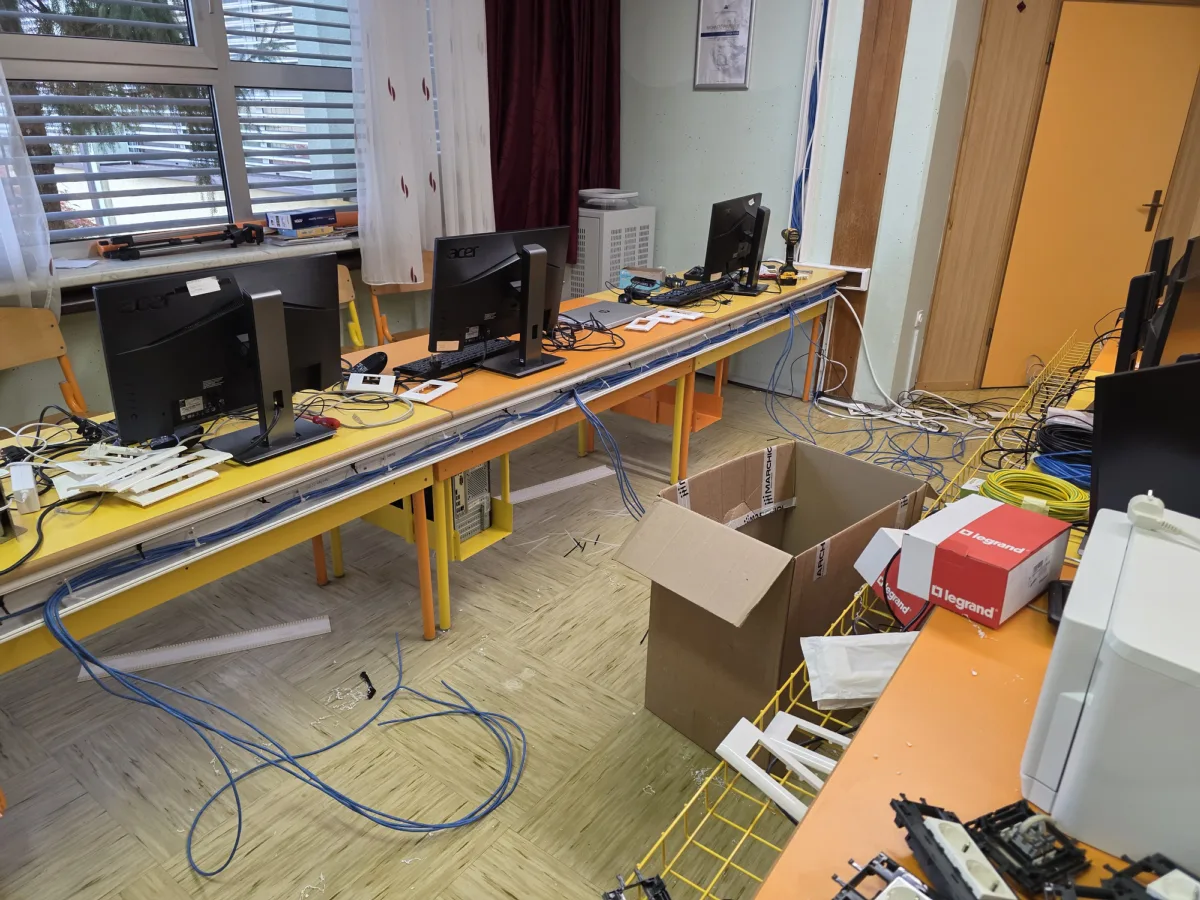

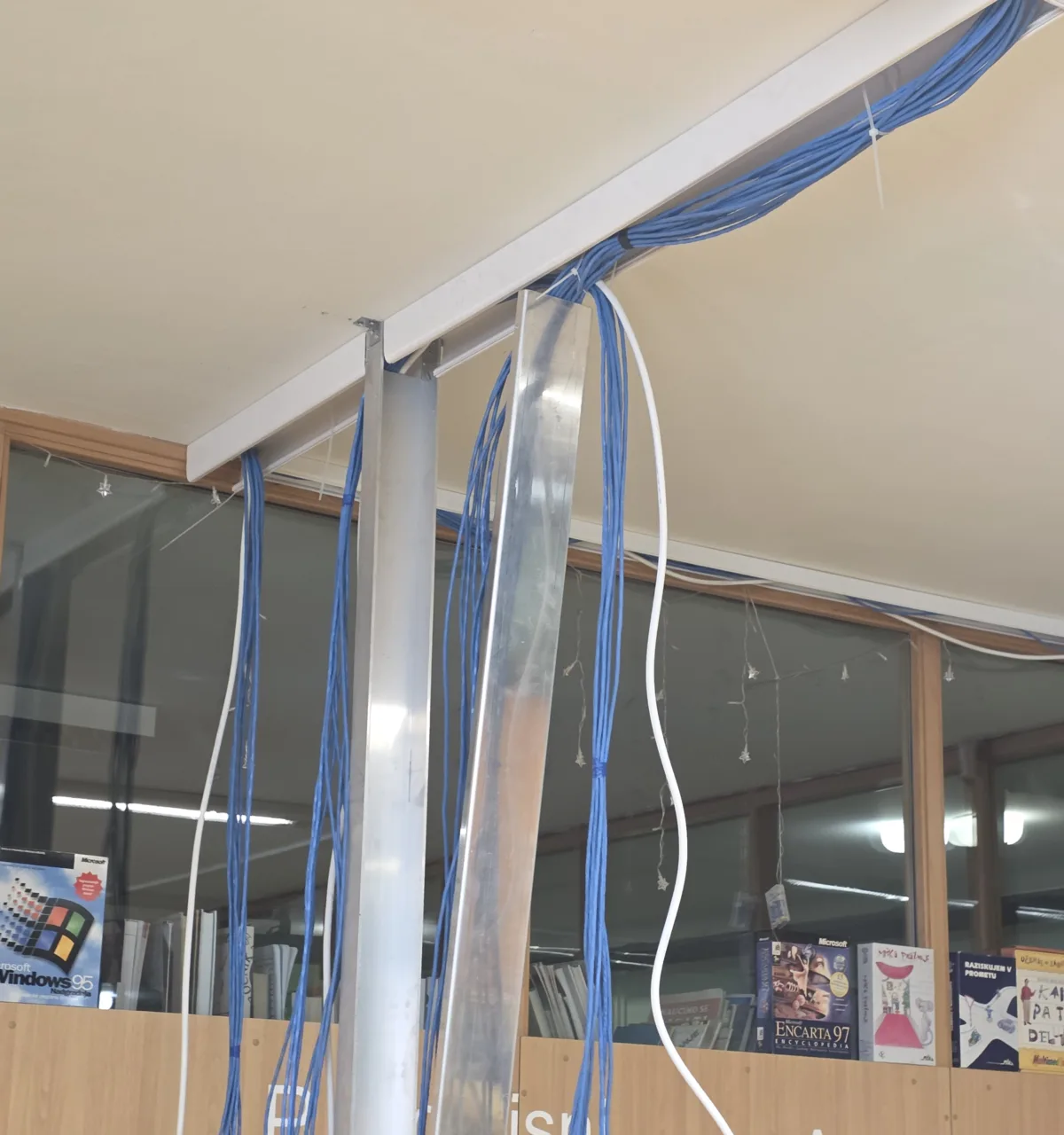

Prvi korak je bil najobsežnejši: potegniti kabel do vsakega delovnega mesta. Mrežni kabli tečejo v kanalih pod stropom, se spustijo ob stenah in nadaljujejo v parapetih vzdolž miz. Skupaj kar nekaj sto metrov kabla, vsak označen na obeh koncih, da se pozneje ve, kateri je kateri.

Elektrika in priključki na vsaki mizi

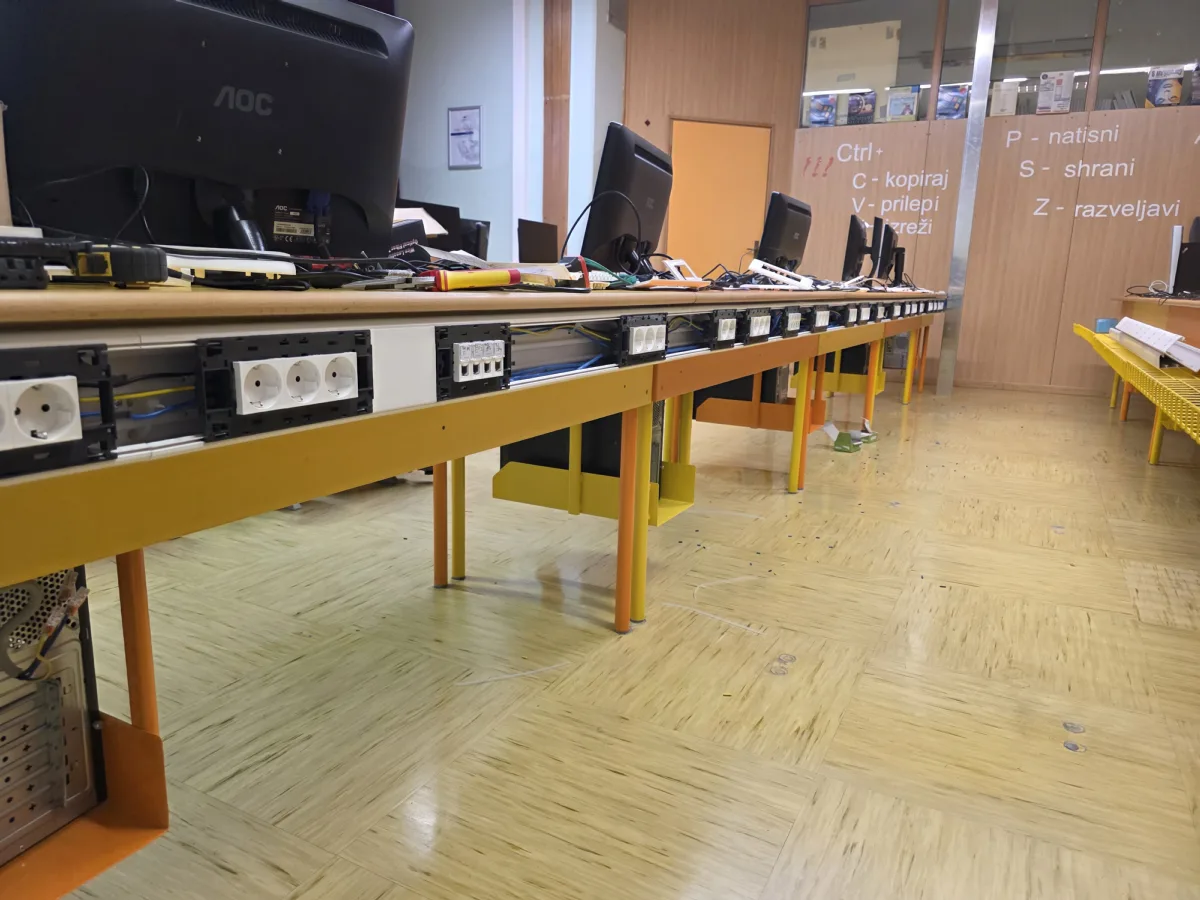

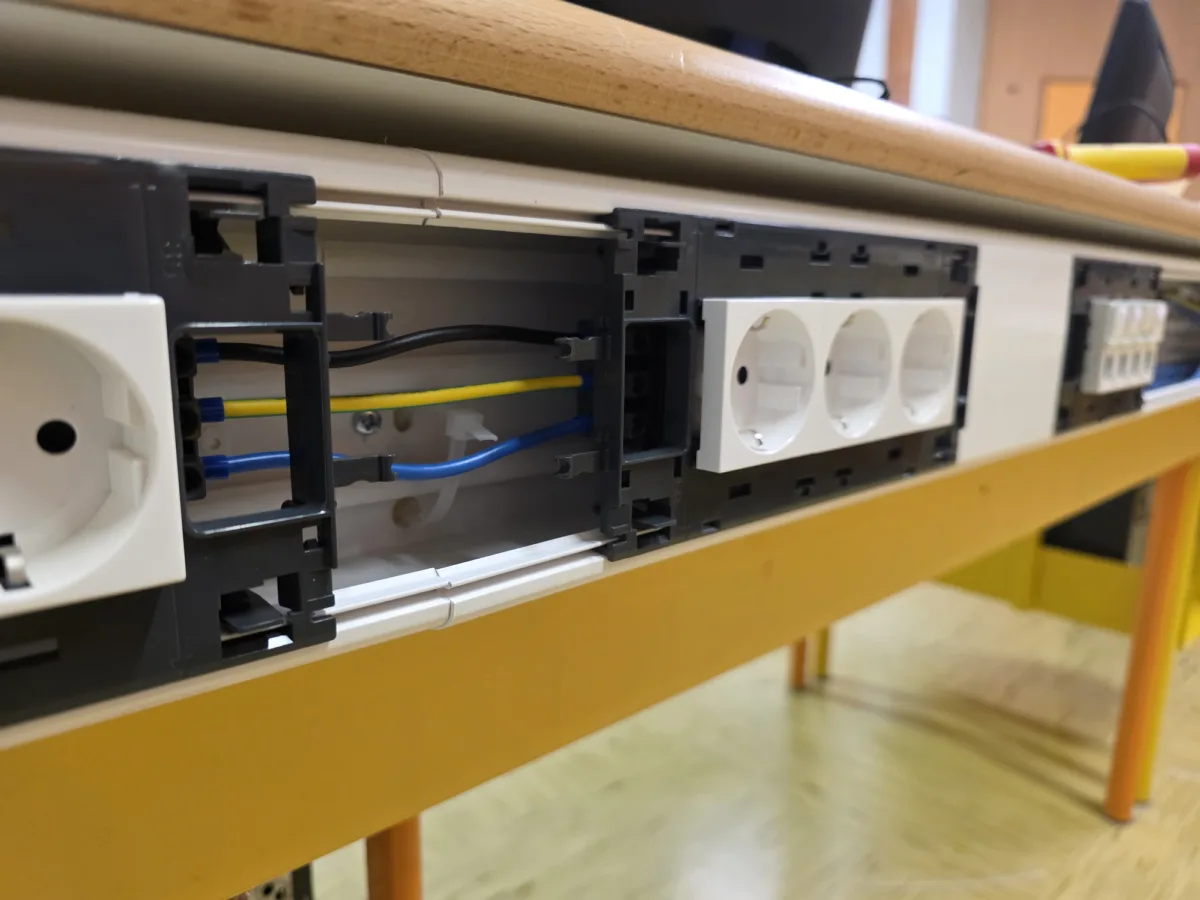

V parapetu ob mizah ima zdaj vsak računalnik svoj sklop: električne vtičnice in mrežni priključek, tik ob napravi. Nič več podaljškov, razdelilnikov in kablov čez pot.

Omarica: spodaj hišnik, zgoraj izvajalci

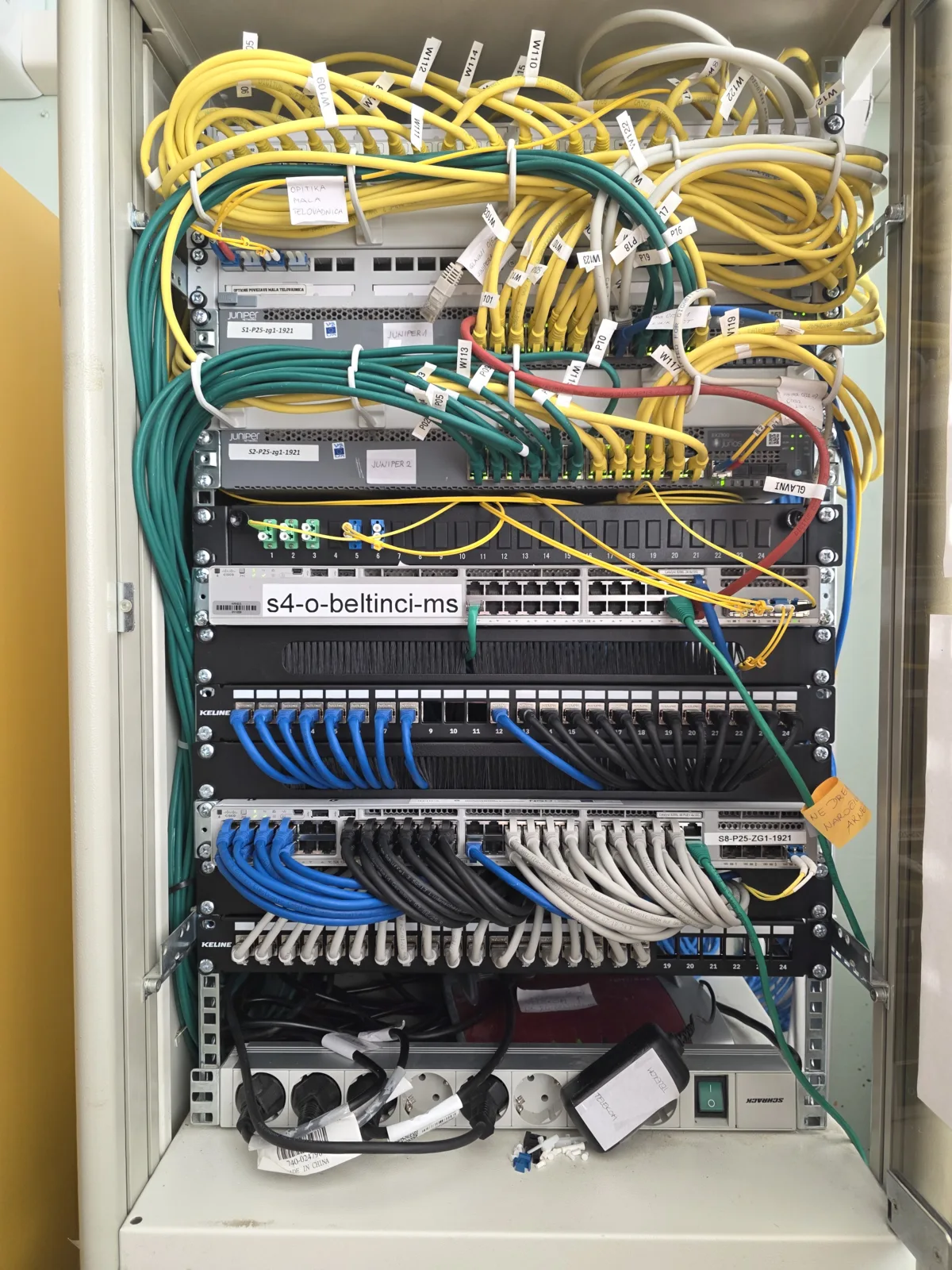

Na drugem koncu vseh kablov je komunikacijska omarica. Nadgradil sem jo z novim stikalom in patch paneli ter vsak kabel zaključil na svojem mestu: v vrsti, po barvah, brez križanja, z glavniki za kable. To je spodnji del omarice na fotografiji.

Zgornji del so leto prej naredili zunanji izvajalci, ki so postavljali omrežje eduroam. Ista omarica, isti standard, drugačna izvedba. Kateri del omarice vam je lepši: zgornji ali spodnji?

Rezultat

Vsak računalnik v učilnici ima svojo elektriko in svoj mrežni priključek, vsak kabel ima svoje mesto in oznako. Ko bo kaj treba premakniti ali poiskati, bo dovolj pogled v omarico, ne iskanje po tleh.
